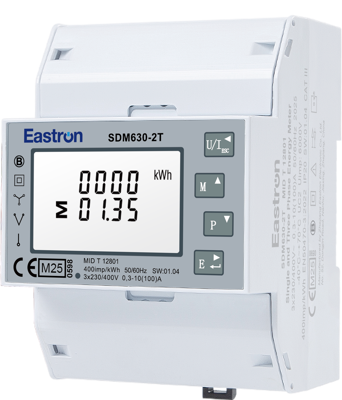

Eastron SDM630-2T je špičkový trojfázový multifunkčný elektromer určený na presné meranie spotreby v priemyselných, komerčných a bytových inštaláciách. Merač je určený na meranie jednosmerného prúdu do 100 A bez potreby použitia prúdových transformátorov a je vhodný pre systémy 3F-4V, 3F-3V a 1F-2V.
Prístroj umožňuje podrobné monitorovanie všetkých kľúčových elektrických veličín: činného, jalového a zdanlivého výkonu (W, Var, VA), napätia, prúdu, účinníka, frekvencie, harmonického skreslenia (THD), maximálneho zaťaženia (DMD), energie v smere importu a exportu (vrátane výpočtu čistých kWh). Podporuje aj meranie dvoch zdrojov.
Prehľadný podsvietený LCD displej s ovládacími tlačidlami umožňuje jednoduchú obsluhu na mieste. Dva výstupy umožňujú impulzný výstup na ďalšie spracovanie údajov. Vďaka komunikácii RS485 Modbus RTU možno zariadenie ľahko integrovať do nadradených riadiacich systémov a softvéru na riadenie spotreby energie.
Vysoká presnosť, nízka vlastná spotreba, široký rozsah napätia a certifikácia podľa európskej smernice MID 2014/32/EÚ sú samozrejme vhodné aj na fakturačné účely.
Technické parametre
- Typ merania 3F-4V, 3F-3V, 1F-2V
- Max. Prúd 100 A priame meranie
- Rozsah napätia 3×230/400 V AC (85-276 V AC)
- Frekvencia 50/60 Hz
- Rozsah prúdu 0,3-10(100) A
- Základný prúd (Ib) 10 A
- Maximálny prúd (Imax) 100 A
- Presnosť merania Trieda 1 (IEC 62053-21), Trieda B/C (EN50470-3)
- Spotreba ≤ 2 W / 10 VA na fázu
- Podsvietený LCD displej
- Komunikácia RS485 Modbus RTU
- Impulzné výstupy 2× pasívny výstup (konfigurovateľný a pevný 400 imp/kWh)
- Funkcia duálneho zdroja Áno
- Obojsmerné meranie Áno (Import / Export / Net kWh)
- Krytie IP51 (vnútorné použitie)
- Prevádzková teplota -40 °C až +70 °C
- Relatívna vlhkosť max. 95 % bez kondenzácie
- Montáž na DIN lištu (šírka 72 mm, výška 100 mm, hĺbka 66 mm)
- Normy MID 2014/32/EU, EN50470-3:2022, IEC 62053-21, EN 61010-1
